A carreta de perfuração hidráulica HT72-D possui um design compacto, sendo utilizada para minas de pequeno e médio porte. Com um design flexível, este equipamento de mineração pode ser usado para perfuração de furos horizontais e em forma de leque em planos verticais e inclinados em minas ou túneis subterrâneos.
A máquina de perfuração subterrânea conta com bits duplos, sistema de indicação de ângulo de perfuração de alta precisão, plataforma de operação controlada remotamente e drifter de alto desempenho, o que garante que os trabalhos de perfuração sejam realizados de forma eficiente, segura e rápida. Graças aos bits de perfuração de alto desempenho, a precisão da perfuração pode ser consideravelmente melhorada.
Faixa de seção: 3,2×3,2 a 4×4 metros.
Detalhes
Configurações Padrão
Perfurador
A carreta jumbo de perfuração está equipada com o perfurador RD22U/RC2200.
Lança
Projetada para seção pequena.
Alta rigidez, desempenho e indicação de ângulo.
Alimentação
Viga de alimentação feita de liga leve de alumínio de alta intensidade.
A viga de alimentação é coberta com aço inoxidável e equipada com bloco deslizante PTFE resistente ao desgaste, o que ajuda a prolongar a vida útil da perfuratriz.
Sistema de Controle
Equipado com sistema sensível à carga.
Programado com função automática anti-bloqueio
Controle remoto da proporção eletro-hidráulica.
Controle proporcional de perfuração: quando o drifter está com potência total, a potência de impacto muda proporcionalmente de acordo com as diferentes pressões de alimentação.
Chassis
Tração nas quatro rodas
Equipado com motor diesel Yanmar de quatro cilindros e três ciclos.
Quatro cilindros hidráulicos de nivelamento para estabilizar a carreta de perfuração
Outros
Teto ajustável.
Tambor de cabo.
Compressores de ar motorizados.
Bomba centrífuga multistágio motorizada.
Luz de trabalho.
Especificações Técnicas
Dimensões gerais (C×L×A)
8700×1600×2090（2800）mm
Perfurador
RC2200, RC 22U
Potência (perfurador)
21 kW /22 kW
Comprimento total (alimentador)
2855 mm
Comprimento da haste de perfuração
915 mm
Profundidade do furo
26 m
Força de avanço
15 kN
Lança (ângulo de elevação/inclinação)
30°/-50°
Furo horizontal
1500 mm
Ângulo de rotação do guia
±180
Potência do motor principal
75 kW
Tensão nominal
380V (personalizado)
Capacidade de inclinação
14°
Peso total
15500±100kg
Comprimento do cabo
70m
Dimensões Externas da Carreta de Perfuração - Vista Lateral
A Huatai é uma empresa chinesa especializada no design e produção em lote de equipamentos de perfuração de rochas. Desde a sua fundação em 2000, a empresa tem se dedicado à fabricação de produtos de ponta e ao fornecimento dos mais altos níveis de serviço ao cliente para diversas empresas dos setores de mineração, metalurgia e engenharia de fundações.
A Huatai alcançou uma transcendência contínua e preencheu várias lacunas no mercado doméstico através de 20 anos de inovação e desenvolvimento no setor de mineração subterrânea e perfuração de rochas. Hoje, nossa linha de produtos inclui mais de 30 tipos de máquinas de perfuração de rochas para minas, divididas em três categorias: equipamentos de mineração subterrânea, equipamentos para mineração de carvão e jumbos de perfuração de poços. Anos de crescimento constante e aprimoramento resultaram em uma conquista respeitável na indústria doméstica de máquinas de perfuração de rochas, aumentando a segurança, eficiência e custo-benefício para operações de engenharia subterrânea e construção de túneis.

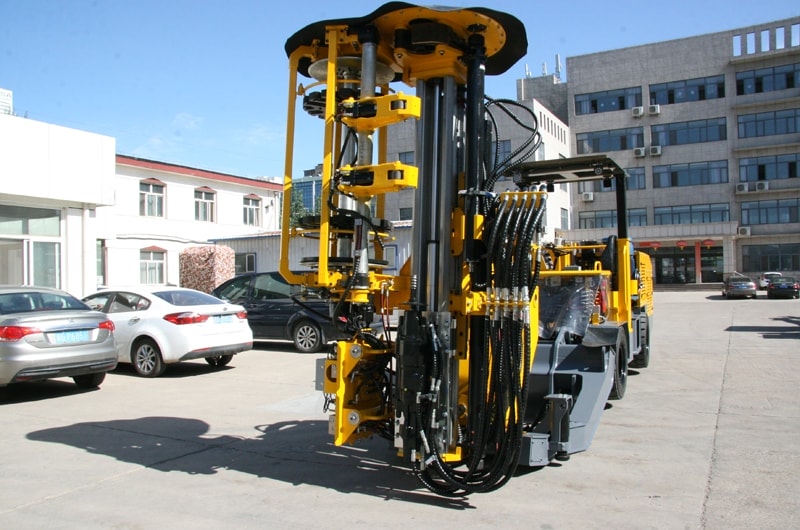

A Carreta de Perfuração Hidráulica de Poço GYSJZ é uma máquina de perfuração especializada e de alto desempenho, desenvolvida para atender às demandas de escavação de poços verticais profundos em rochas duras. A máquina é alimentada por um motor robusto de 132kW e equipada com três martelos hidráulicos pesados, permitindo a perfuração de diâmetros de 4 a 6 metros.
