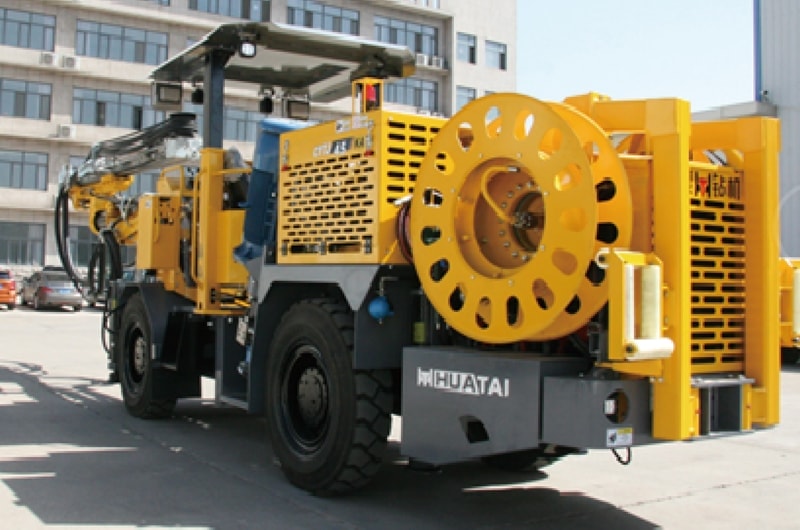

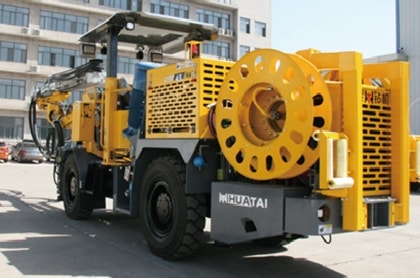

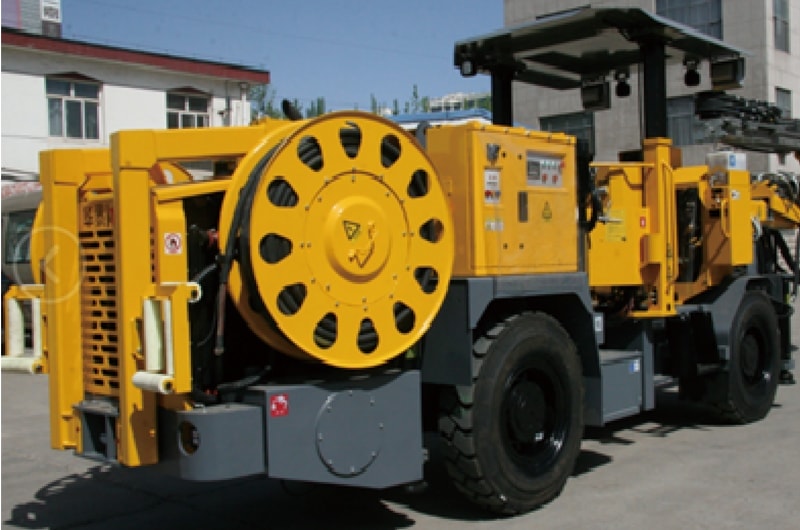

O nosso jumbo de perfuração hidráulica é equipado com uma estrutura compacta, dimensões externas reduzidas, eficiência energética, baixo nível de ruído, multifuncionalidade e alta produtividade, permitindo operações mecanizadas em túneis rochosos e melhorando significativamente a velocidade de escavação.
Adequado para operações de tunelamento em diversos tipos de passagens subterrâneas e galerias, como em minas metálicas e projetos hidrelétricos, este equipamento conta com um sistema de perfuração totalmente hidráulico e uma função antitravamento para hastes de perfuração.
Toda a linha de jumbos de perfuração oferece excelente manobrabilidade, pequeno raio de giro e capacidade de subida de até 14°, garantindo eficiência e qualidade na construção.
| Modelo | HT81 | |||
| Seção Aplicável | 4000x4000——6100x6100mm | |||

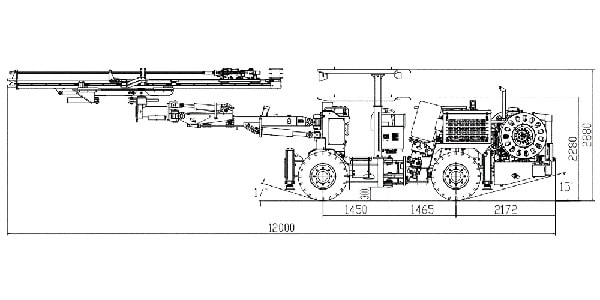

| Dimensões Totais (C × L × A) | 12000x1850x2280(2880)mm | |||
| Altura Livre do Solo | 300mm | |||
| Peso Total | 13500kg | |||
| Raio Mínimo de Giro | Interno: 3500 mm / Externo: 5480 mm | |||
| Capacidade de Subida | 14° | |||
| Velocidade | ≤15km/h | |||
| Tanque de Óleo Hidráulico | 120L | |||
| Martelo Hidráulico | ||||
| Modelo | RC2200 | YYG18U | YYG22U | HC95LMa |
| Potência | 21kW | 18kW | 22kW | 21kW |
| Frequência | 55Hz | 57Hz | 53Hz | 58Hz |
| Pressão | 120-220bar | 130-200bar | 180-200bar | 180-200bar |
| Sistema de Giro | Independente | Independente | Independente | Independente |
| Velocidade de Giro | 0-285r/min | 0-220r/min | 0-220r/min | 0-303r/min |
| Torque | 720N.m | 1050N.m | 1050N.m | 764N.m |
| Feeder Sistema de Avanço | ||||
| Comprimento Total | 5262/5972mm | 5262/5972mm | 5972mm | 5972mm |
| Comprimento Haste | 3700/4305mm | 3700/4305mm | 4305mm | 4305mm |
| Profundidade do Furo | 3370/3970mm | 3370/3970mm | 3970mm | 3970mm |
| Peso | 630/660kg | 610/640kg | 640kg | 640kg |
| Força de Avanço | 13kN | 13kN | 13kN | 13kN |

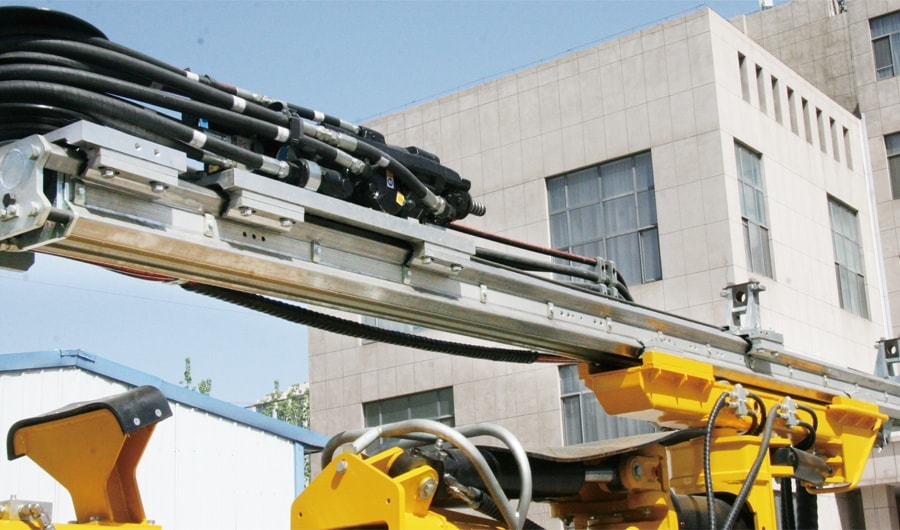

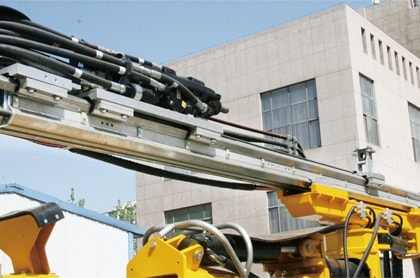

| Drill boom Lança de Perfuração | ||||
| Extensão da Lança | 1250mm | |||
| Cobertura Horizontal | Cobertura total | |||
| Rotação da Lança | ±180° | |||
| Ângulo de Inclinação (subida/descida) | +60°/-30° | |||
| Ângulo de Giro da Lança | ±35° | |||
| Peso de Giro da Lança | 2015kg | |||
| Sistema de Água e Ar Comprimido | ||||
| Vazão Máxima da Bomba (12 bar) | 4m³/h | |||
| Deslocamento de Ar do Compressor | 1m³/min | |||
| Sistema de Acionamento Elétrico | ||||
| Modelo | RC2000/YYG22U/HC95LMa | YYG18U | ||
| Potência Total | 85.5kW | 65.5kW | ||
| Potência do Motor Principal | 75kW | 55kW | ||
| Tensão | 380V (personalizável) | |||
| Chassi | ||||
| Motor | Motor a Diesel Dongfanghong | |||
| Potência Nominal (2200 r/min) | 73.6kW | |||
| Torque (1650 r/min) | 319.5N.m | |||
| Sistema Hidráulico | Válvulas de Controle Proporcional Hidráulico Função Anti-Travamento Sistema de Freio de Segurança | |||
