Equipamento de Mineração Subterrânea

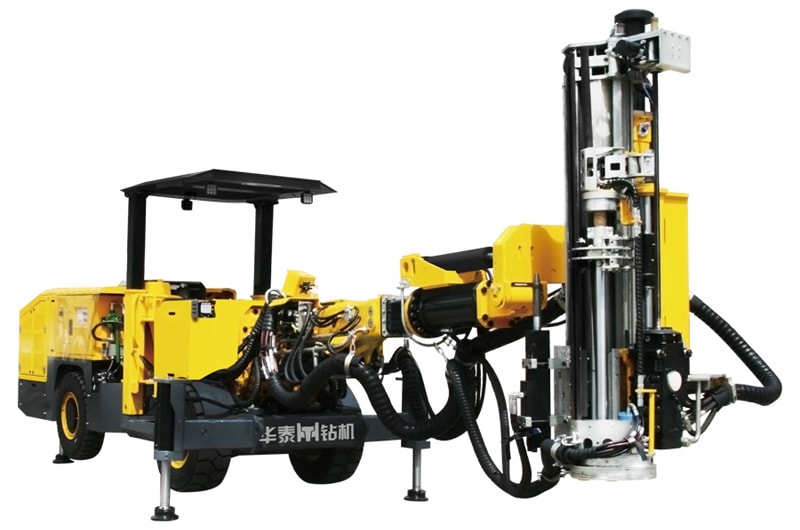

Jumbo de Atirantamento Hidráulico HT92-D

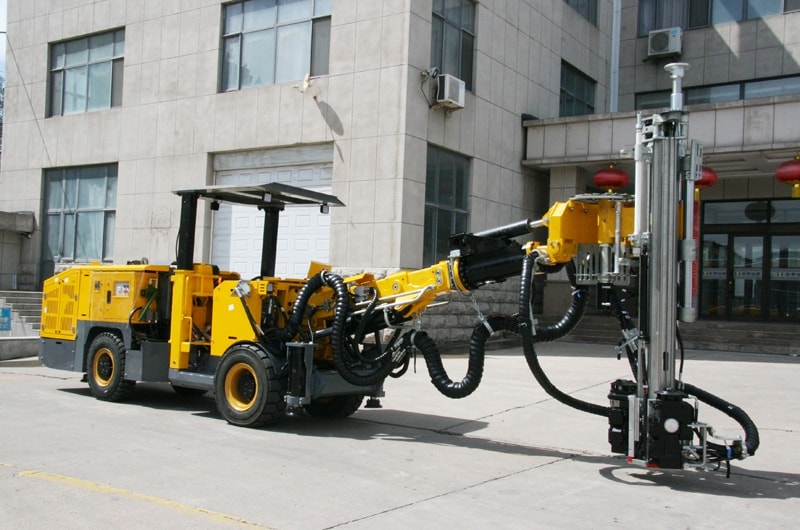

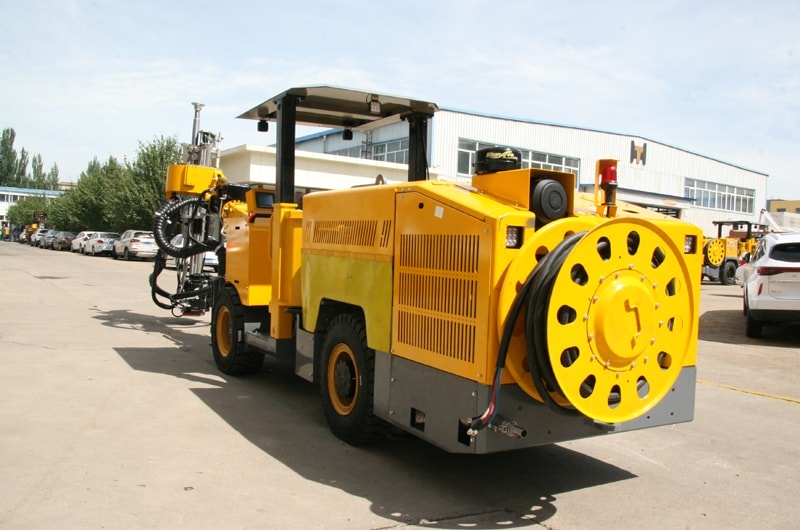

O jumbo de atirantamento hidráulico HT92-D foi projetado especificamente para operações de suporte com tirantes em túneis estreitos e ambientes subterrâneos confinados, como minas de metais e outros locais de escavação. Seu sistema de avanço especializado permite operar com eficiência em espaços reduzidos de até 2,4 m × 2,4 m. Movido por um avançado sistema eletro-hidráulico de perfuração de rochas com proteção contra travamento jumbo de atirantamento, garante alta velocidade de perfuração e excelente eficiência operacional. Com uma estrutura compacta e ágil, este jumbo melhora a mobilidade e contribui significativamente para a melhoria do ambiente de trabalho subterrâneo, aumentando tanto a segurança quanto a produtividade da construção.
Apoie suas operações subterrâneas com uma solução compacta e inteligente, que oferece precisão, reforça a segurança e mantém seus projetos funcionando com eficiência, mesmo em espaços limitados.
| Plataforma de Perfuração | Cobertura de trabalho | 2400×2400mm-3500×3500mm |

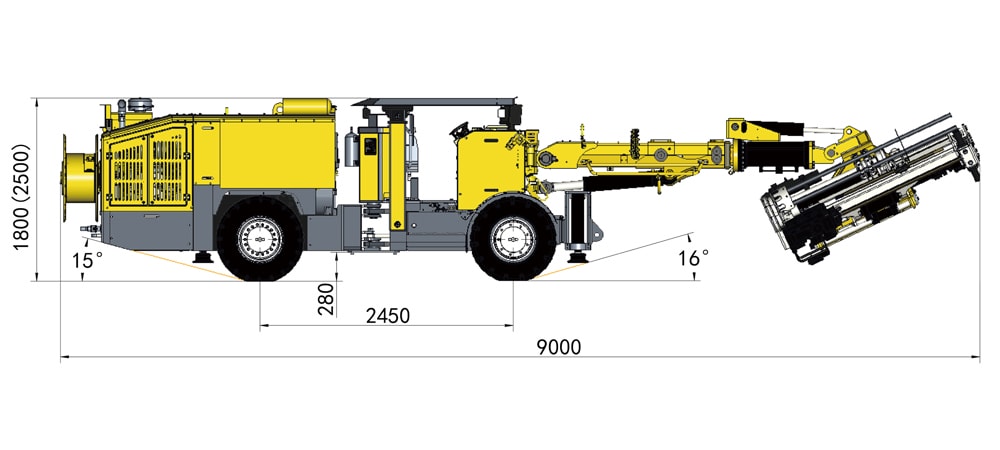

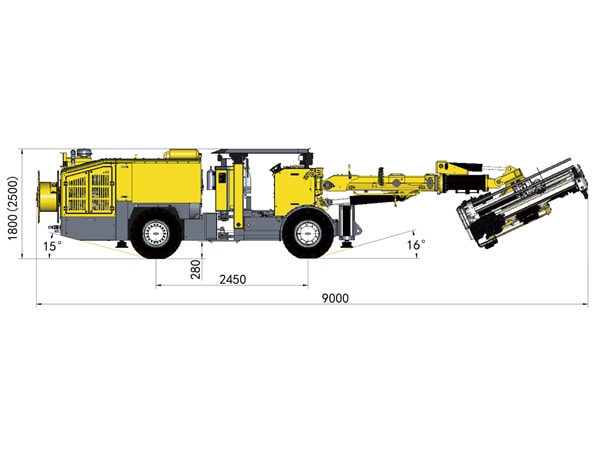

| Comprimento | 9000mm | |

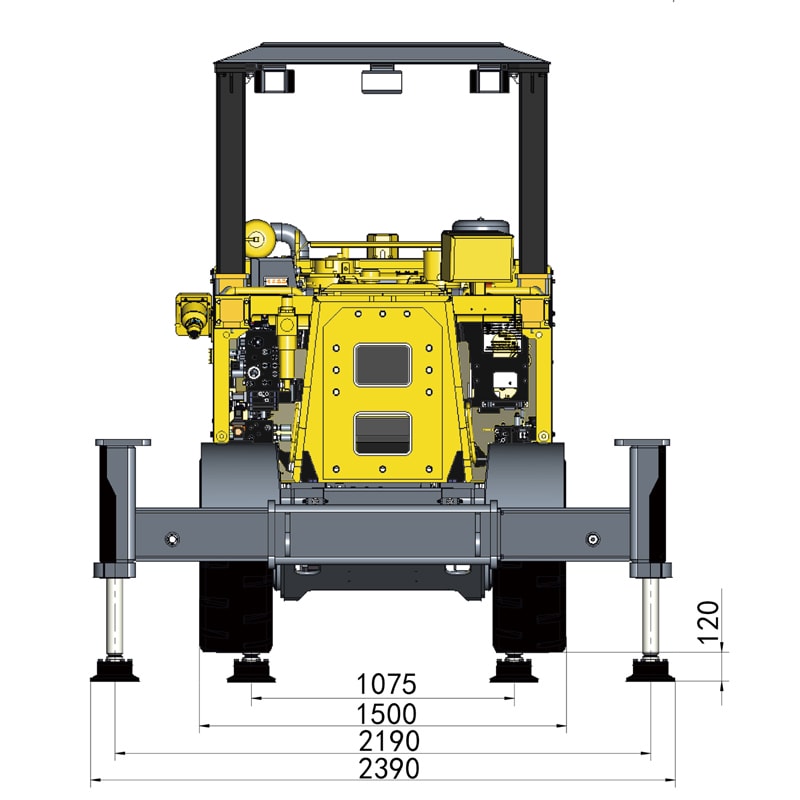

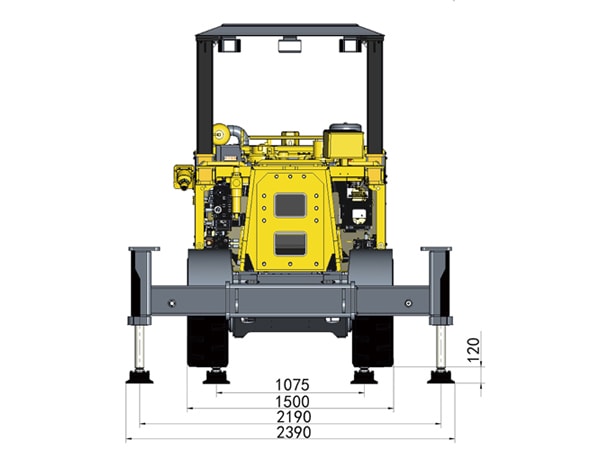

| Largura | 1500mm | |
| Altura (teto recolhido) | 1800mm | |
| Altura (teto estendido) | 2500mm | |

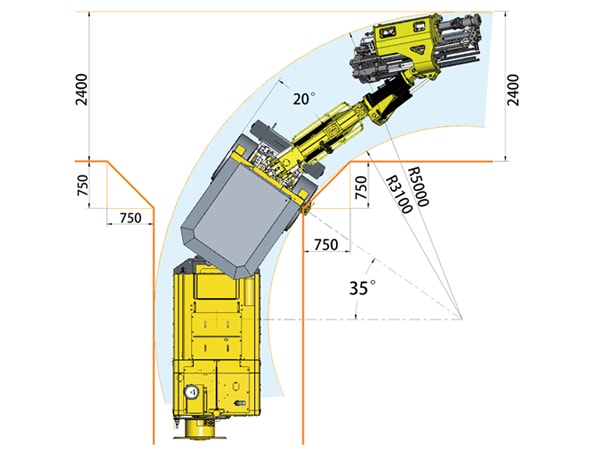

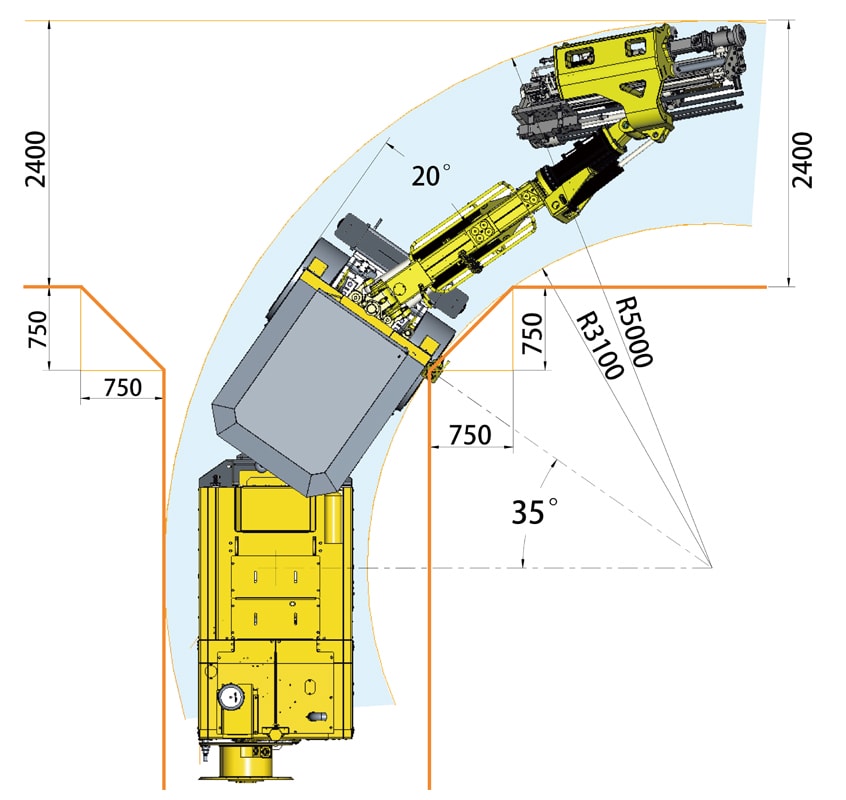

| Raio mínimo de giro | Interno 3100mm Externo 5000mm | |
| Capacidade de subida | 14° | |
| Velocidade de deslocamento | 3.8km/h | |
| Peso | 12000±500kg | |
| Distância ao solo | 290mm | |
| Perfuratriz | Modelo | RC1200 |
| r Potência de impacto | 14kW | |
| I Frequência de impacto | 100Hz | |
| Pressão máxima de impacto | 180bar | |
| Sistema de rotação | Rotação independente | |
| Adaptador de haste | R25 | |
| Diâmetro do furo | Ø32-43mm | |
| Sistema de Avanço | Comprimento de avanço | 2100mm |
| Tubo dividido | 1800mm | |
| Pressão de trabalho | ≤10Mpa | |
| Força de avanço | 10kN | |
| Ângulo de inclinação do avanço | +64°-25° | |
| Ângulo de giro do avanço | ±180° | |
| Compensação de avanço | 300mm | |
| Lança | Extensão telescópica da lança | 900mm |
| Ângulo de oscilação | ±35° | |
| Profundidade do furo | 2000mm | |
| Peso da lança | 1100kg | |
| Sistema Hidráulico | Deslocamento impacto/avanço | 100cc/32cc |
| Capacidade máxima do tanque de óleo | 100L | |
| Filtragem | 10μm | |
| Chassi | Motor | Motor a diesel Cummins ( IV) |
| Potência nominal (2400 r/min) | 54kW | |
| Torque | 320Nm | |
| Ângulo de oscilação do eixo traseiro | 7° | |
| Ângulo de esterçamento | ±35° |
- Viga de Avanço Leve e Durável: equipada com uma viga de avanço em liga de alumínio de alta resistência, que é leve, altamente resistente à flexão e torção, e projetada para longa vida útil.
- Manuseio Automatizado de Hastes: conta com um trocador de hastes que permite o carregamento e descarregamento automático de duas hastes, possibilitando furos mais profundos para tirantes e superando limitações espaciais em galerias estreitas.
- Sistema de Instalação de Alta Precisão: utiliza tubos-guia duplos reforçados com um cilindro de posicionamento robusto para fixar firmemente o ponto de perfuração, aumentando a precisão e a eficiência da instalação.
- Conjunto de Perfuração Potente: equipado com a perfuratriz RC1200 e alimentado por um sistema de 55 kW, garantindo operação confiável e de alto desempenho.
